De ce bazele matriței și piesele standard determină durata de viață a matriței?

Durata de viață a unei matrițe este adesea judecată după materialul cavității și precizia prelucrării. Dar ceea ce determină cu adevărat dacă o matriță își poate atinge în mod fiabil și previzibil durata de viață este partea căreia nimeni nu îi acordă atenție -baza matriței și piese standard.

Baza matriței este scheletul. Piesele standard sunt îmbinările. Dacă scheletul este aliniat greșit și articulațiile sunt slăbite, nici cea mai bună cavitate nu va dura.

Baza matriței: Fundația pentru tot

Baza matriței este suportul pentru întreaga matriță. Acesta integrează toate componentele funcționale - cavitate, miez, sistem de ejecție, sistem de răcire și sistem de deschidere - într-un cadru precis, asigurându-se că revin în exact aceeași poziție la fiecare ciclu de deschidere și închidere.

Componentele de bază ale unei baze de matriță standard

Aceste plăci sunt stivuite, blocate cu șuruburi și se bazează pe știfturi și bucșe de ghidare pentru a garanta repetabilitatea poziției în fiecare ciclu.

Cele două cerințe de performanță de bază pentru o bază de matriță

Rigiditatea este pe primul loc. Presiunea de injectare poate ajunge la sute de kilograme pe centimetru pătrat. Dacă baza matriței nu are rigiditate, se va deforma la presiune ridicată - linia de despărțire se deschide, apare flash; miezul se deplasează, grosimea peretelui devine neuniformă; știfturile ejectorului se leagă și întreaga matriță trebuie dezasamblată.

Precizia este a doua. Distanța de potrivire dintre știfturile de ghidare și bucșe, precum și planeitatea și perpendicularitatea fiecărei plăci determină în mod direct dacă matrița se deschide și se închide fără probleme și dacă dimensiunile produsului rămân stabile.

 Piese standard: cele mai ieftine componente care eșuează cel mai des

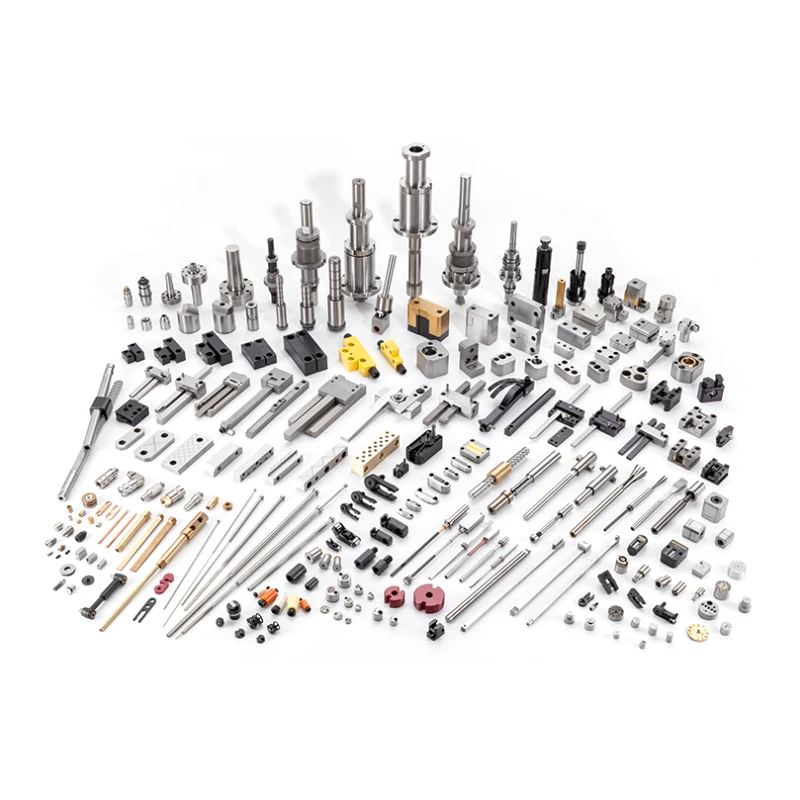

Piesele standard sunt toate componentele interschimbabile fără cavitate, fără miez dintr-o matriță. Știfturi de ghidare, bucșe, știfturi de evacuare, arcuri, etanșări, inele de localizare, blocuri de blocare — toate contează.

Arata obisnuit, sunt ieftine de cumparat, dar mai mult de jumatate din toate defectiunile mucegaiului se datoreaza acestor componente.

1. Ştifturi de ghidare şi bucşe

Sistemul de ghidare asigură alinierea precisă a jumătăților în mișcare și staționare la fiecare apropiere. Majoritatea defecțiunilor matriței încep cu pierderea preciziei ghidării.

Material: oțel pentru rulmenți SUJ2 sau oțel pentru scule SKD11, cu întărire prin inducție de înaltă frecvență la HRC 58-62, urmată de șlefuire de precizie până la finisarea suprafeței Ra 0,2-0,4.

Distanța de potrivire: De obicei 0,02-0,05 mm, în funcție de dimensiunea matriței. Prea mare, iar miezul și cavitatea sunt nealiniate. Prea mic, iar rezistența la deschidere și închidere crește, provocând uzură.

Moduri de eșec:

• Uzurire pe știfturi → cauzată de lubrifiere insuficientă sau încărcare neuniformă

• Bucșe uzate → sfârșitul duratei de viață; înlocuiți-le

• Știfturi îndoiți → cauzate de ejecția dezechilibrată sau forța de strângere nealiniată de la mașina de injecție

2. Știfturi, manșoane și tije de împingere ale ejectorului

Sistemul de evacuare vede cea mai mare frecvență de ciclu și cea mai complexă încărcare a oricărei părți a matriței.

Știfturi de evacuare: Fabricați din oțel rapid SKH51 sau oțel pentru scule pentru lucru la cald SKD61, cu vârfuri întărite. Distanța de potrivire cu orificiul de ghidare trebuie să fie de 0,015-0,025 mm. Prea strâns și știftul se leagă. Prea slab, iar blițul apare în punctul de ejectare.

Două cauze principale ale spargerii bolțului ejectorului: forța de ejecție este decentrată față de centrul de rezistență la deformare sau știftul este lovit în timpul returului.

Arcuri: Responsabil pentru returnarea plăcii de ejecție. Problema cea mai trecută cu vederea este oboseala de primăvară. După zeci de mii de compresiuni, înălțimea liberă se scurtează. Placa ejectorului nu reușește să revină complet, iar știfturile ejectorului lovesc jumătatea staționară în timpul următoarei închideri.

Metoda de verificare: inspectați înălțimea liberă a arcului la fiecare 100.000 de cicluri. Înlocuiți-l dacă a scăzut sub 90% din înălțimea inițială.

3. Sigilii și deflectoare

Scurgerile de apă din sistemul de răcire sunt cea mai frecventă defecțiune bruscă de la atelier.

Garnituri (O-rings): Fabricate din cauciuc siliconic de înaltă temperatură sau cauciuc fluor, cu limite superioare de temperatură de 200°C și respectiv 260°C. Eșecul este cauzat de îmbătrânirea la temperatură ridicată, întărire sau compresie. Înlocuiți la fiecare 500.000 de cicluri sau anual, oricare dintre acestea survine primul.

Deflectoare: redirecționează direcția fluxului de apă pentru răcire localizată. Cea mai frecventă defecțiune este blocarea calcarului, mai ales gravă în zonele cu apă dură. Utilizați apă dedurizată sau adăugați aditivi anticorozivi și anticalcar.

4. Inele de localizare și blocuri de blocare

Inele de localizare: Montate pe placa de prindere superioară, centrată cu duza mașinii de injecție. O selecție incorectă provoacă excentricitate între duză și bucșă de colectare - în cel mai bun caz, scurgeri de material; în cel mai rău caz, atât bucșa de colectare, cât și duza sunt deteriorate.

Blocuri de blocare: Folosit pentru blocarea cu alunecare (miez lateral). Când este purtat, forța de blocare este insuficientă și glisiera se deplasează înapoi sub presiunea de injecție, provocând flash pe partea laterală a produsului. Inspectați în mod regulat suprafețele de blocare pentru a detecta urme sau uzură. Nu așteptați să apară blițul înainte de a depana.

De ce piesele standard eșuează cel mai des

Piesele standard sunt cele mai ușor standardizate, cele mai ieftine și mai puțin vizibile componente dintr-o matriță.

Și tocmai pentru că sunt ieftine și de neobservat, sunt cele mai des neglijate:

• Ştifturile de ghidare se usucă — nimeni nu verifică

• Arcurile sunt folosite până când se rup

• Inelele O curg, iar cineva înfășoară bandă în jurul lor și continuă să alerge

• Știfturile ejectorului sunt ușor îndoite, dar „încă funcționează”

Rezultatul cumulat al tuturor acestor decizii „încă funcționează”: se sparge un arc de câțiva dolari, se blochează placa ejector, întreaga matriță este scoasă din mașină pentru reparație, se pierd ore de capacitate de producție și costurile de întreținere de mii de dolari se acumulează.

Principii de selecție

Selectarea bazei matriței

Selectarea pieselor standard

Întreținere: Fără complexitate tehnică, doar disciplină de execuție

Întreținerea bazei matriței și a piesei standard nu este complicată. Ceea ce necesită este frecvență și disciplină.

Referință rapidă pentru diagnosticarea erorilor

Thebaza matriței și piese standardnu determinați cât de frumos arată produsul - aceasta este treaba cavității. Acestea determină un singur lucru: dacă matrița poate produce piese în mod fiabil și consecvent pe durata de viață prevăzută.

Un schelet nealiniat nu poate transmite putere, indiferent cât de puternici ar fi mușchii. O articulație rigidă nu se poate mișca, oricât de capabil ar fi membrul.

Atunci când selectați o bază de matriță, acordați prioritate rigidității față de ușurință, preciziei față de preț. La achiziționarea de piese standard, marca nu trebuie să fie cea mai scumpă, dar specificațiile trebuie să fie corecte. În timpul întreținerii zilnice, înlocuiți arcurile conform programului, lubrifiați știfturile de ghidare în mod regulat și schimbați garniturile când ajung la sfârșitul duratei de viață. Aceste sarcini nu necesită abilități tehnice - doar o listă de verificare și disciplina pentru a o urma.
