Cum știftul ejectorului și manșonul ejectorului îmbunătățesc precizia și productivitatea turnării?

În lumea turnării prin injecție a materialelor plastice și a turnării sub presiune,bolțuri de evacuare și manșoane de evacuarejoacă un rol crucial, dar adesea trecut cu vederea. Sunt componente mici, dar esențiale responsabile pentru împingerea piesei turnate din cavitate odată ce procesul de răcire și solidificare este complet. Fără aceste componente, evacuarea lină și eficientă a matriței ar fi aproape imposibilă.

UnPin ejectoreste o tijă cilindrică subțire care aplică forță directă pentru a elibera produsul turnat din cavitate. Este proiectat cu precizie pentru a rezista mișcării repetitive, temperaturilor extreme și presiunii în timpul ciclului de ejecție. Pe de altă parte, manșonul ejector, cunoscut și sub numele de ejector al manșonului, funcționează ca o componentă cilindrică goală care asigură o eliberare mai echilibrată și uniformă, în special pentru piesele cu miez sau decupări. Împinge uniform piesa turnată înconjurând un știft sau un arbore central.

Ambele componente sunt fabricate cu o precizie excepțională, deoarece chiar și erorile dimensionale minore pot cauza deteriorarea mucegaiului, defecte de suprafață sau deformarea produsului turnat. Din acest motiv, producătorii folosesc oțeluri de scule de înaltă calitate, aliaje întărite sau materiale inoxidabile pentru a obține o duritate optimă, rezistență la uzură și rezistență la coroziune.

Mai jos este o prezentare profesională a specificațiilor tipice și a parametrilor materialelor pentru știfturile și manșoanele ejectorului:

Calitatea acestor componente afectează în mod direct durata ciclului, finisarea suprafeței și durata de viață a matriței. Atunci când sunt proiectate și instalate corespunzător, știfturile și manșoanele ejectorului permit o demolare mai lină, timpi de nefuncționare redusi și o durată de viață extinsă a sculei.

De ce sunt esențiale știfturile și manșoanele ejectorului în turnarea prin injecție?

Eficiența oricărui sistem de turnare prin injecție depinde în mare măsură de capacitatea matriței de a elibera piesele finite fără deformare sau lipire. Știfturile și manșoanele ejectorului sunt jucătorii cheie în această etapă. Iată de ce rolul lor este indispensabil:

1. Ejectie de precizie: Acestea asigură o forță de evacuare constantă, minimizând stresul asupra piesei turnate și prevenind deformarea sau fisurile.

2. Integritatea suprafeței: știfturile de evacuare aliniate corespunzător previn zgârieturile sau urmele de suprafață, păstrând calitatea estetică și structurală a produsului.

3. Reducerea timpului de ciclu: Ejectarea lină accelerează rotația matriței, permițând producătorilor să producă mai multe piese în mai puțin timp.

4. Eficiența întreținerii: Componentele ejectorului de înaltă calitate reduc uzura cavității matriței, scăzând frecvența și costurile de întreținere.

5. Rezistență la temperatură: Deoarece sistemele de ejectare funcționează la căldură și presiune ridicată, materiale precum SKD61 și H13 asigură stabilitate dimensională chiar și în condiții dure.

Un sistem de ejectare prost proiectat sau aliniat greșit poate duce la mai multe probleme de producție, cum ar fi ejectarea incompletă, adâncituri de suprafață sau chiar deteriorarea mucegaiului. Prin urmare, selectarea tipului, materialului și dimensiunii corecte a componentelor ejectorului este critică.

Manșoanele ejectorului sunt deosebit de importante pentru piesele cilindrice sau bazate pe miez, deoarece distribuie forța de ejectare în mod uniform. Acest lucru reduce stresul intern și previne lipirea. Combinarea știfturilor de ejector prelucrate cu precizie cu manșoane de ejector durabile creează un sistem sinergic care sporește atât eficiența, cât și fiabilitatea.

Mai mult, progresele tehnologice au introdus pini de ejector acoperiți (cum ar fi acoperiri TiN, TiCN sau DLC) care sporesc semnificativ rezistența la uzură și reduc frecarea. Aceasta înseamnă o durată de viață mai lungă, necesități reduse de lubrifiere și timp de întreținere minim.

În mediile de producție pe scară largă, acești factori contribuie la un control constant al calității și la marje de profit mai mari. Producătorii care înțeleg și își optimizează sistemele de ejectare câștigă un avantaj competitiv decisiv în performanța matriței și consistența produsului.

Cum să alegeți știftul și manșonul ejectorului potrivit pentru aplicația dvs

Selectarea combinației corecte de știfturi de ejector și manșon de ejector depinde de diferiți factori de inginerie și operaționali. Mai jos este un ghid practic pentru a ajuta producătorii să ia decizii informate:

(1) Determinați designul matriței și geometria produsului

Analizați forma, dimensiunea și grosimea peretelui piesei turnate. Componentele subțiri sau delicate necesită știfturi de ejectare mai mici, de înaltă precizie, în timp ce piesele mai groase, cilindrice sau centrate pe miez au rezultate mai bune cu manșoanele ejectorului.

(2) Compatibilitatea materialelor

Potriviți materialul ejectorului cu rășina sau metalul turnat. Pentru materialele plastice de inginerie la temperaturi înalte (cum ar fi PEEK, PPS sau PA66), componentele ejectorului H13 sau SKD61 tratate termic sunt ideale.

(3) Acoperire și finisare a suprafeței

Acoperirea suprafeței poate îmbunătăți performanța și reduce frecarea. De exemplu:

• Acoperire TiN: crește duritatea și rezistența la coroziune.

• Acoperire DLC: Minimizează frecarea și prelungește durata de viață a sculei.

• Nitrurare: Oferă o îmbunătățire rentabilă a durității.

(4) Precizie și toleranță dimensională

Asigurați-vă că știftul ejectorului se potrivește perfect în manșon și placa matriță. Chiar și o ușoară nealiniere poate cauza îndoirea, lipirea sau crăparea. Fabricarea de precizie cu toleranțe la nivel de microni este esențială pentru matrițe de înaltă performanță.

(5) Frecvența de întreținere și înlocuire

Alegeți modele care permit întreținere ușoară. Unele sisteme avansate folosesc ansambluri de evacuare modulare, permițând înlocuirea rapidă a știfturilor sau a manșonelor uzate fără a demonta întreaga matriță.

Când aceste elemente sunt optimizate, rezultatul este o linie de producție mai stabilă și mai eficientă, cu mai puține întreruperi și o calitate îmbunătățită a pieselor.

Întrebări frecvente și perspective finale: menținerea longevității și a performanței

Î1: Cât de des trebuie înlocuite știfturile și manșoanele ejectorului?
Știfturile și manșoanele ejectorului trebuie inspectate la fiecare 100.000 până la 200.000 de cicluri, în funcție de mediul de producție și de materialul turnat. Condițiile de uzură ridicată sau rășinile abrazive pot necesita întreținere mai frecventă. Înlocuirea este necesară atunci când apare uzură vizibilă, decolorare sau îndoire pentru a preveni defectele suprafeței sau deteriorarea mucegaiului.

Î2: Ce face ca știfturile ejectorului să se lipească sau să se rupă?
Lipirea rezultă de obicei din alinierea slabă, acumularea de rășină sau lubrifierea insuficientă. Ruperea, pe de altă parte, se datorează adesea forței excesive de evacuare sau adâncimii incorecte de instalare. Curățarea regulată, montarea de precizie și controlul termic adecvat pot preveni majoritatea acestor probleme.

Întreținerea știfturilor și a manșonelor ejectorului implică curățarea reziduurilor, verificarea tensiunii arcului și asigurarea lubrifierii corespunzătoare pentru a evita coroziunea sau griparea. În producția de volum mare, sistemele automate de lubrifiere și acoperire devin standard pentru eficiență și longevitate.

De ce să alegeți Mudebao ejector pin și ejector manșon

Mudebaoși-a construit o reputație ca producător de încredere de știfturi și manșoane ejectore de precizie pentru producătorii globali de matrițe. Cu tehnologie avansată de șlefuire CNC, tratament termic cu vid și inspecție strictă a calității, Mudebao asigură că fiecare componentă îndeplinește standardele internaționale de duritate, precizie și performanță.

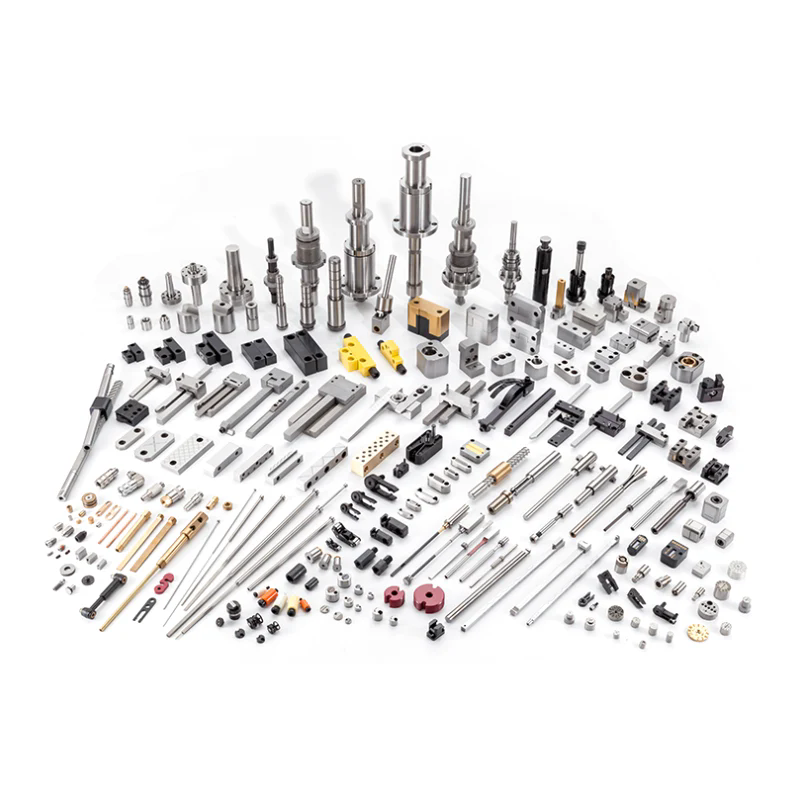

Știfturile și manșoanele noastre de evacuare sunt disponibile în diferite dimensiuni și materiale, inclusiv SKH51, SKD61 și H13, asigurând o compatibilitate perfectă atât pentru aplicațiile de injecție de plastic, cât și pentru turnarea sub presiune. Fiecare produs este supus unor teste riguroase dimensionale și de duritate, garantând fiabilitatea chiar și în condiții extreme de lucru.

A alege Mudebao înseamnă a alege durabilitatea, consistența și excelența în inginerie. Echipa noastră tehnică dedicată oferă servicii complete de personalizare – de la proiectarea prototipului până la optimizarea producției – ajutând clienții să reducă timpul de nefuncționare și să obțină rezultate superioare de turnare.

Dacă sunteți în căutarea unor știfturi și manșoane pentru ejector de înaltă precizie și de lungă durată,contactaţi-neastăzi pentru a discuta despre cerințele dvs. Mudebao este gata să ofere soluții personalizate care corespund specificațiilor dumneavoastră exacte și vă ajută să obțineți cel mai înalt nivel de precizie și eficiență de turnare.
